워치4 골프에디션 44mm 배터리 교체 DIY 입니다




워치4 골프 에디션 워치입니다. 4년 넘게 쓰니 배터리 광탈해서 배터리 교체 진행합니다.
참고로 지인의 워치입니다 ㅎ
제거 워치4 배터리 교체했다니 자기 워치도 배터리 광탈이라고 배터리 교체해 달라고 해서 교체합니다.


배터리 교체를 위해서 뒷판을 제거 해야합니다. 참고로 물이나 땀에 쩔어 있을수있으니 WD를 뿌리고 20~30분후 Y 나사 4개 제거후 열풍기로 살짝 가열해서 뒷판을 제거하시면 됩니다

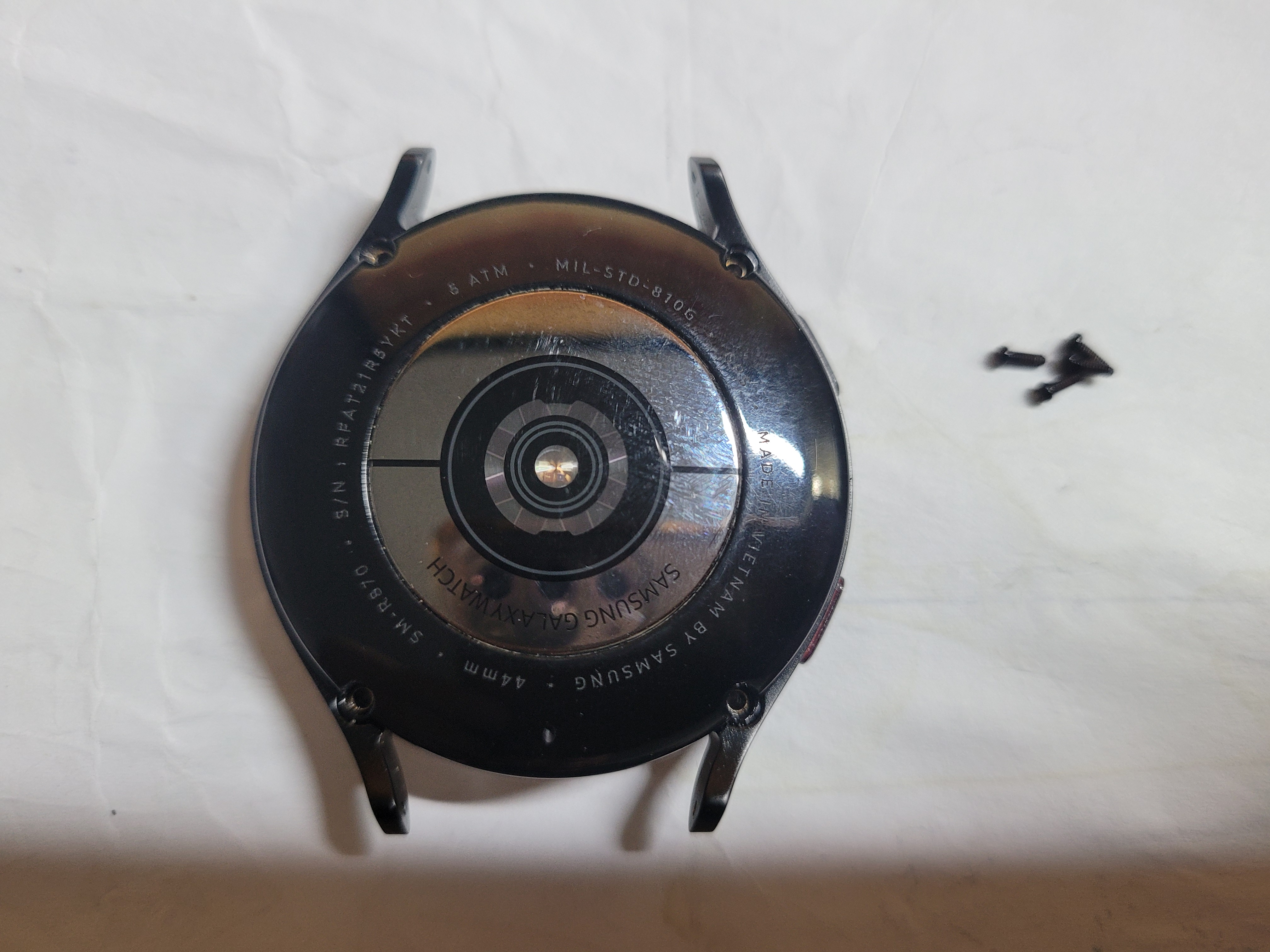

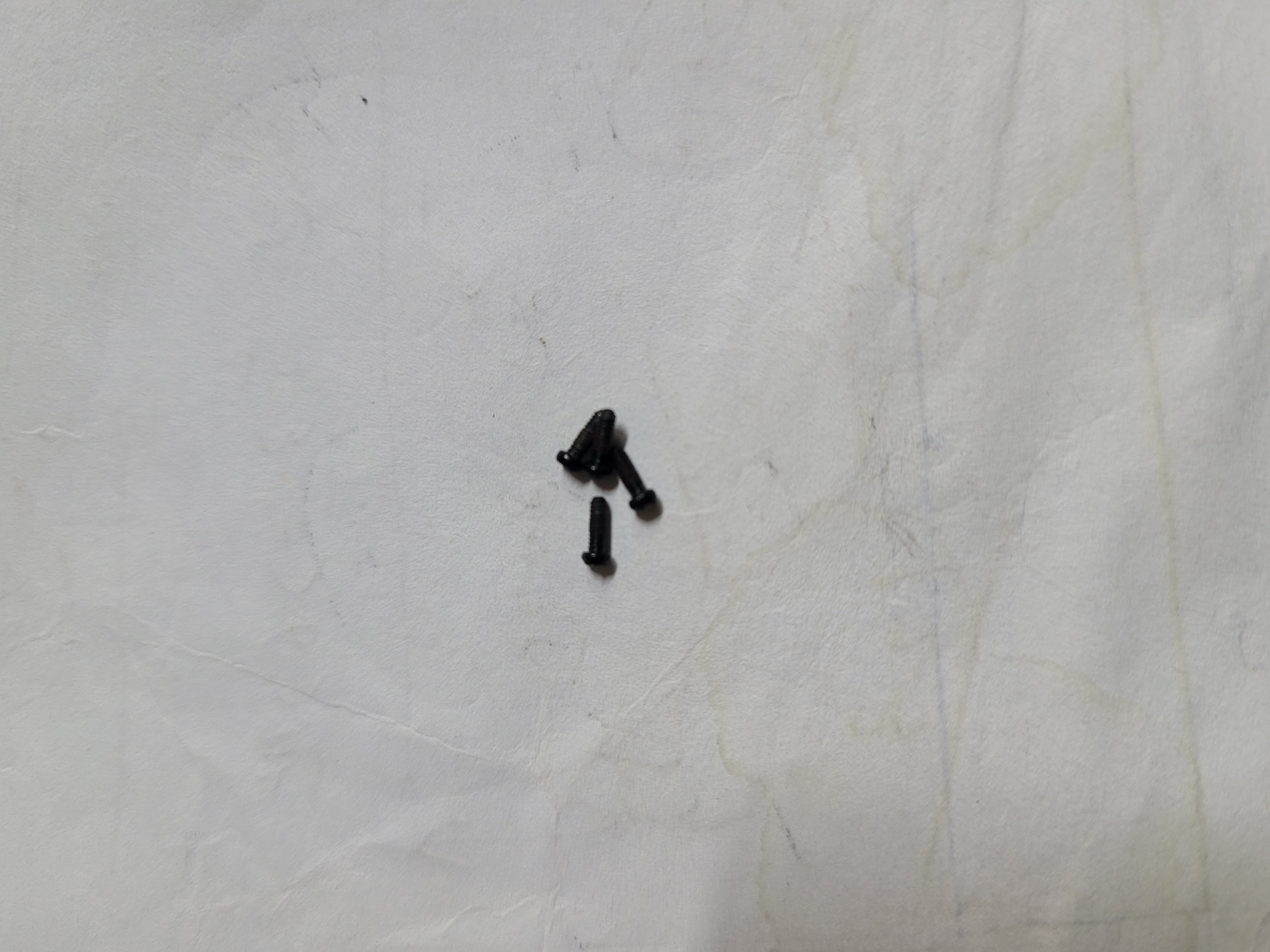

요렇게 나사를 제거하시면 됩니다.

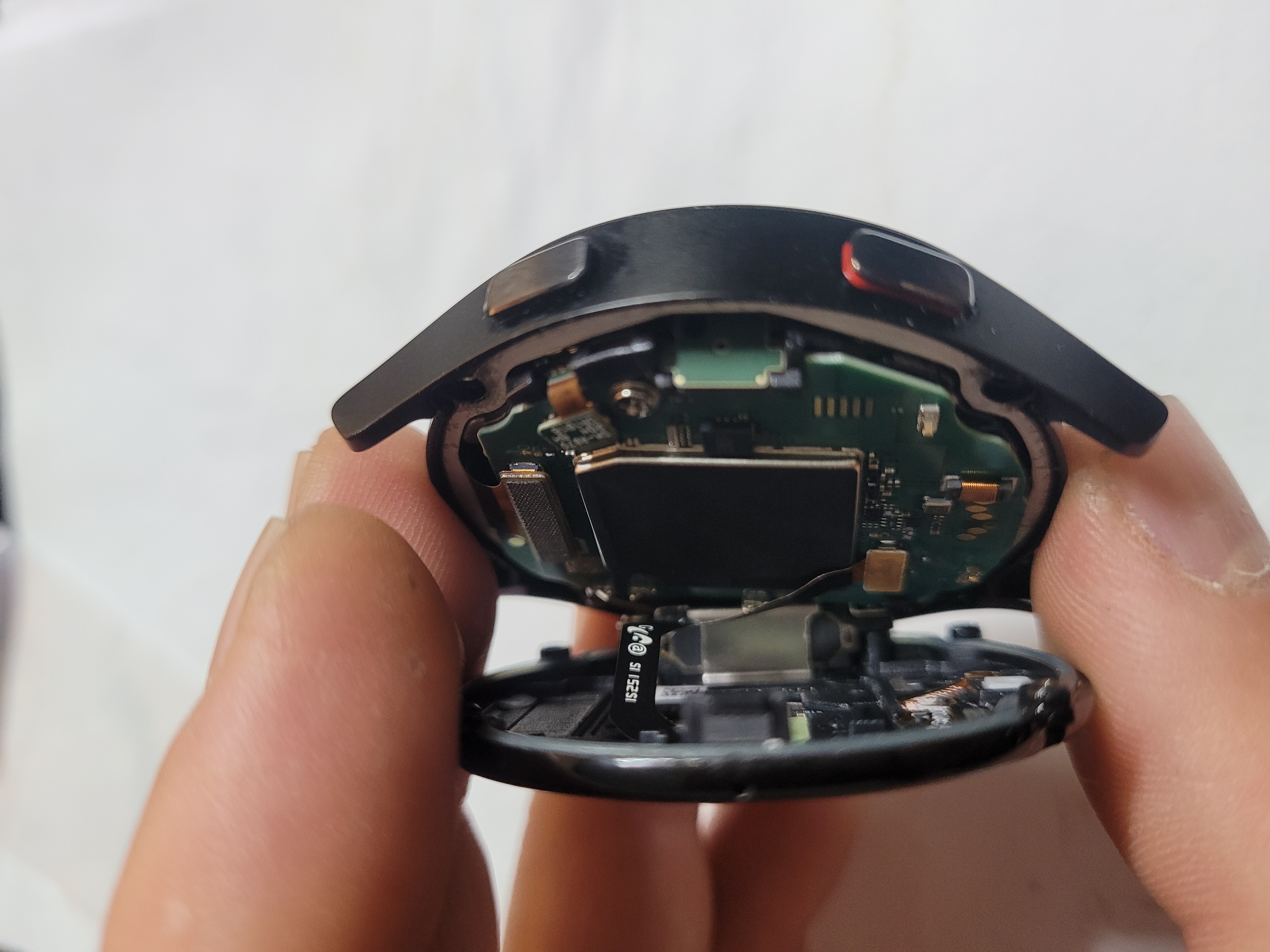

뒷커버를 바로 제거하시면 사진에 보이는 심박및 여러 센서 부품 이어주는 케이블이 끈어질수 있기 때문에 살짝 열어서
케이블을 분해한후 뒷커버를 완전 분해합니다


요렇게 메인보드 디스플레이 케이블도 분리합니다.

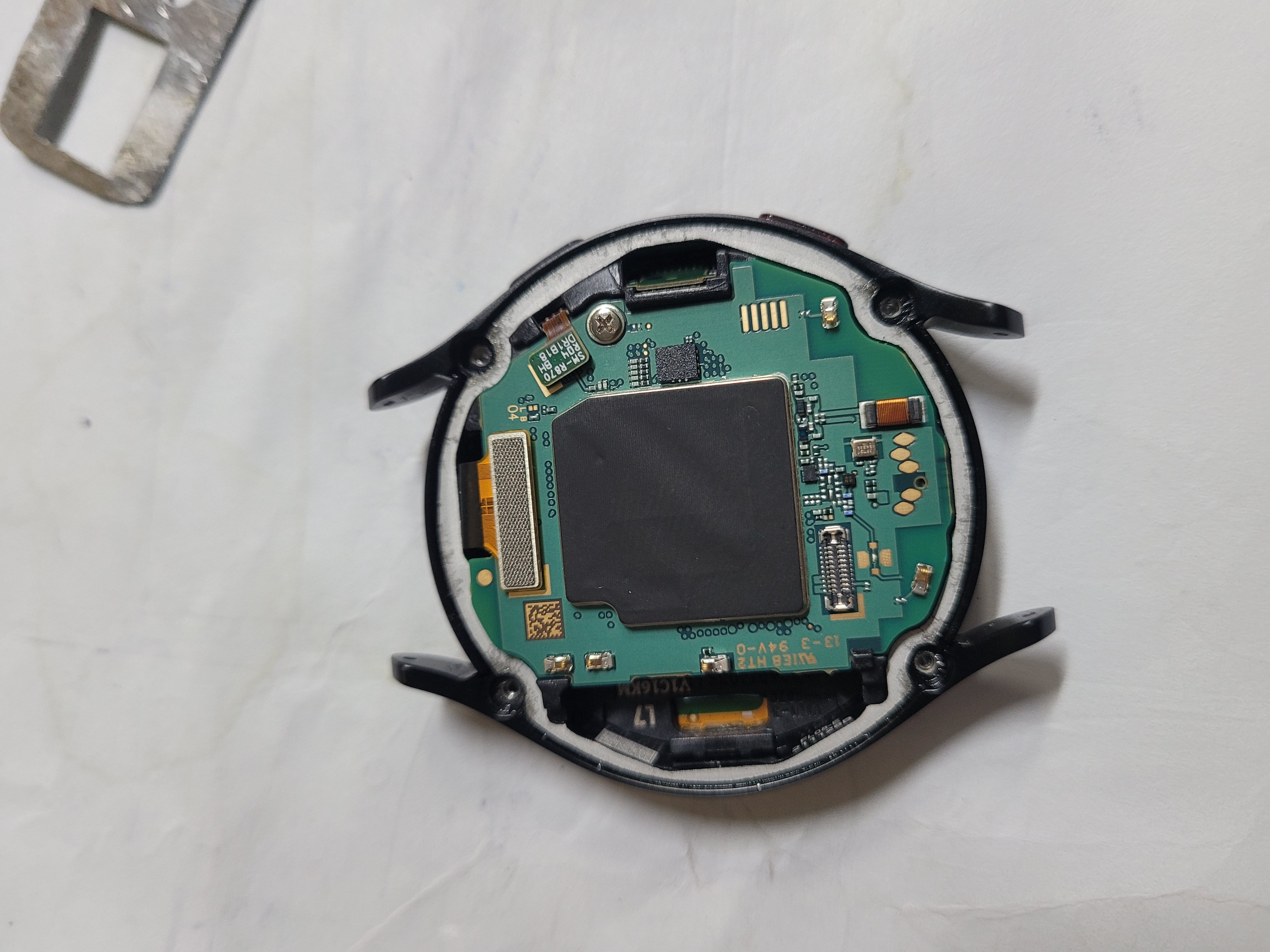

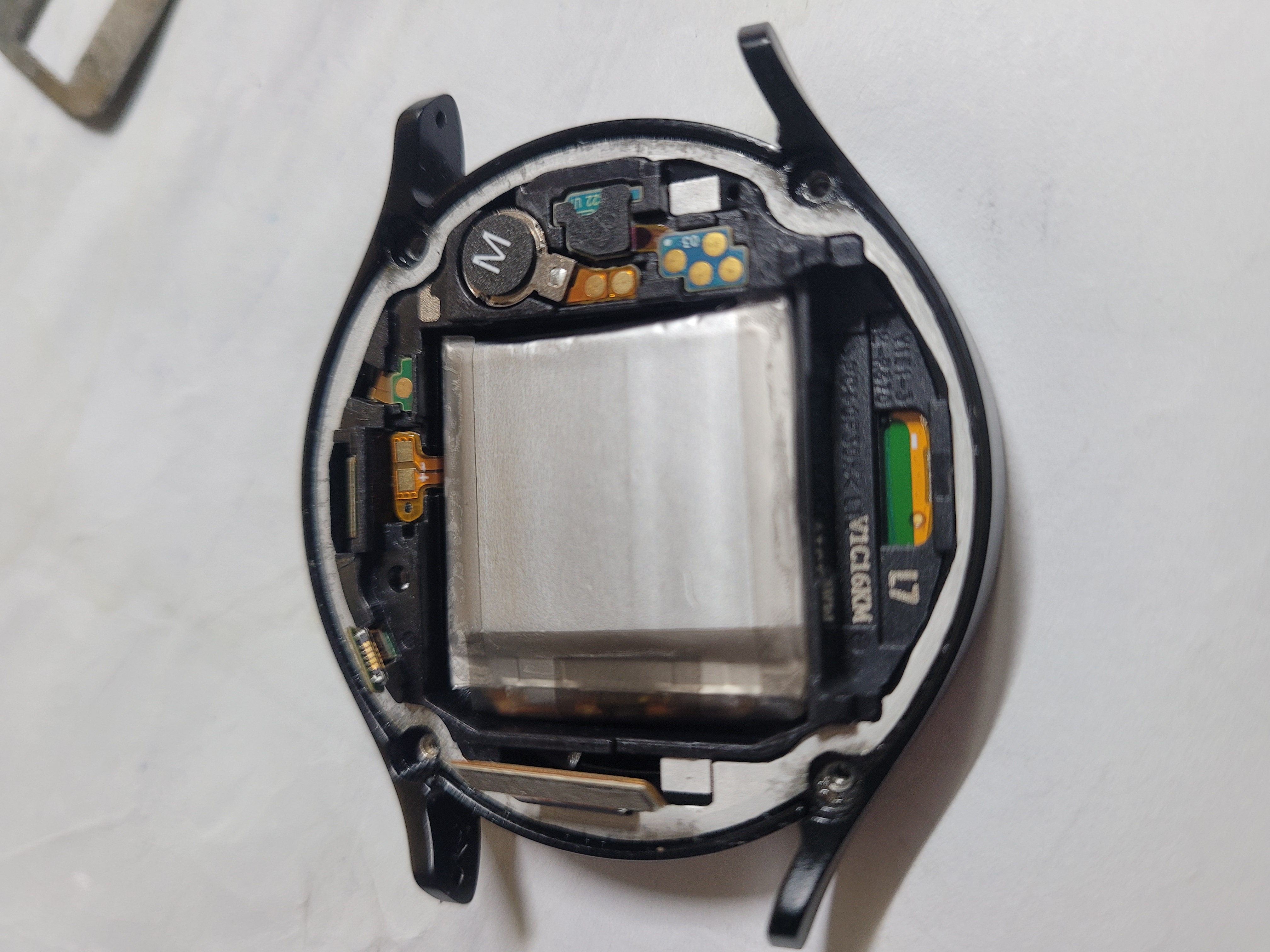

그리고 메인보드 십자 나사하나 제거하면 요렇게 분해됩니다. 오른쪽 기존 배터리를 제거합니다
살살살 들어 올리면 분해 됩니다.

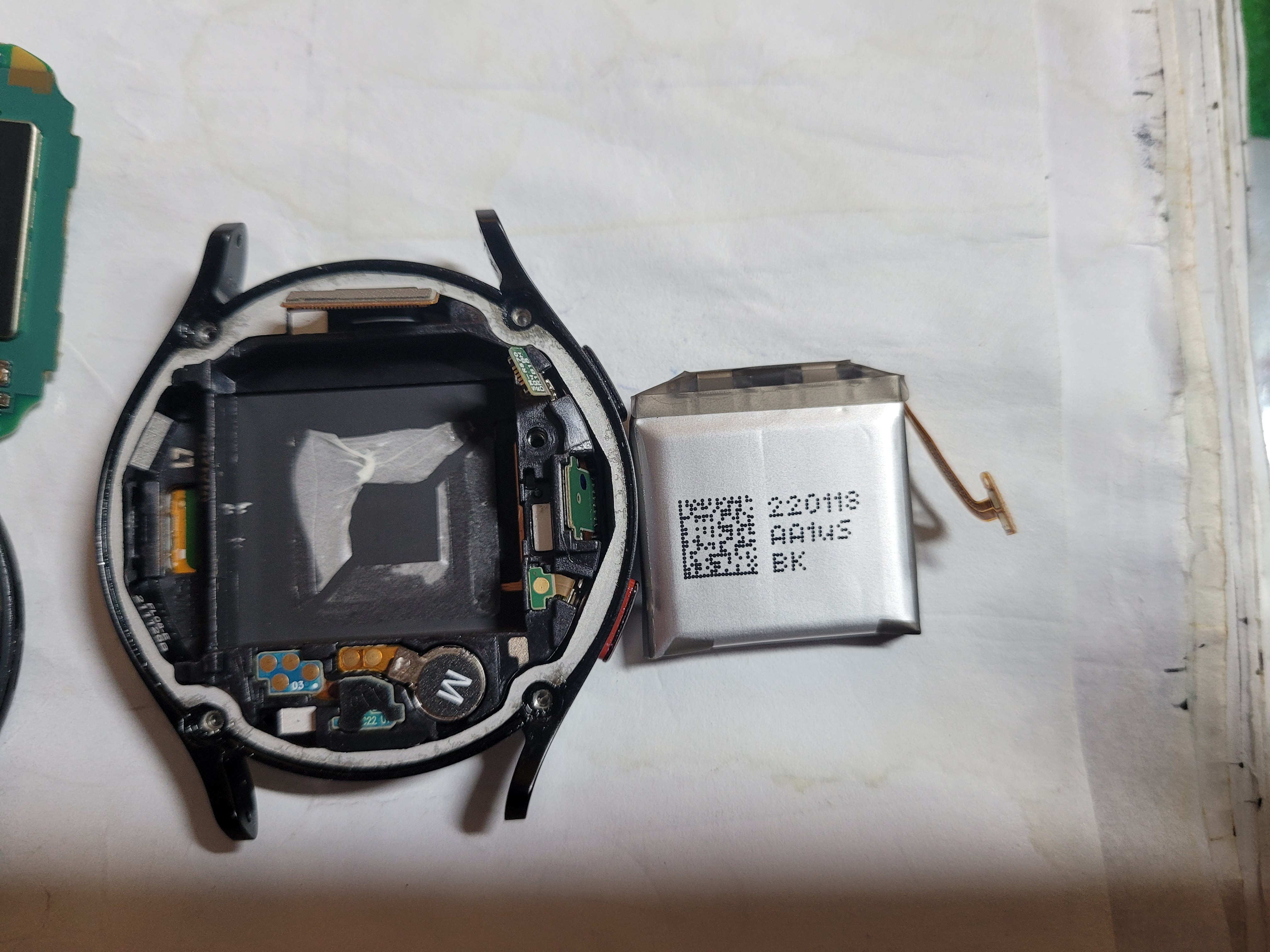

요렇게 기존 배터리를 제거합니다.

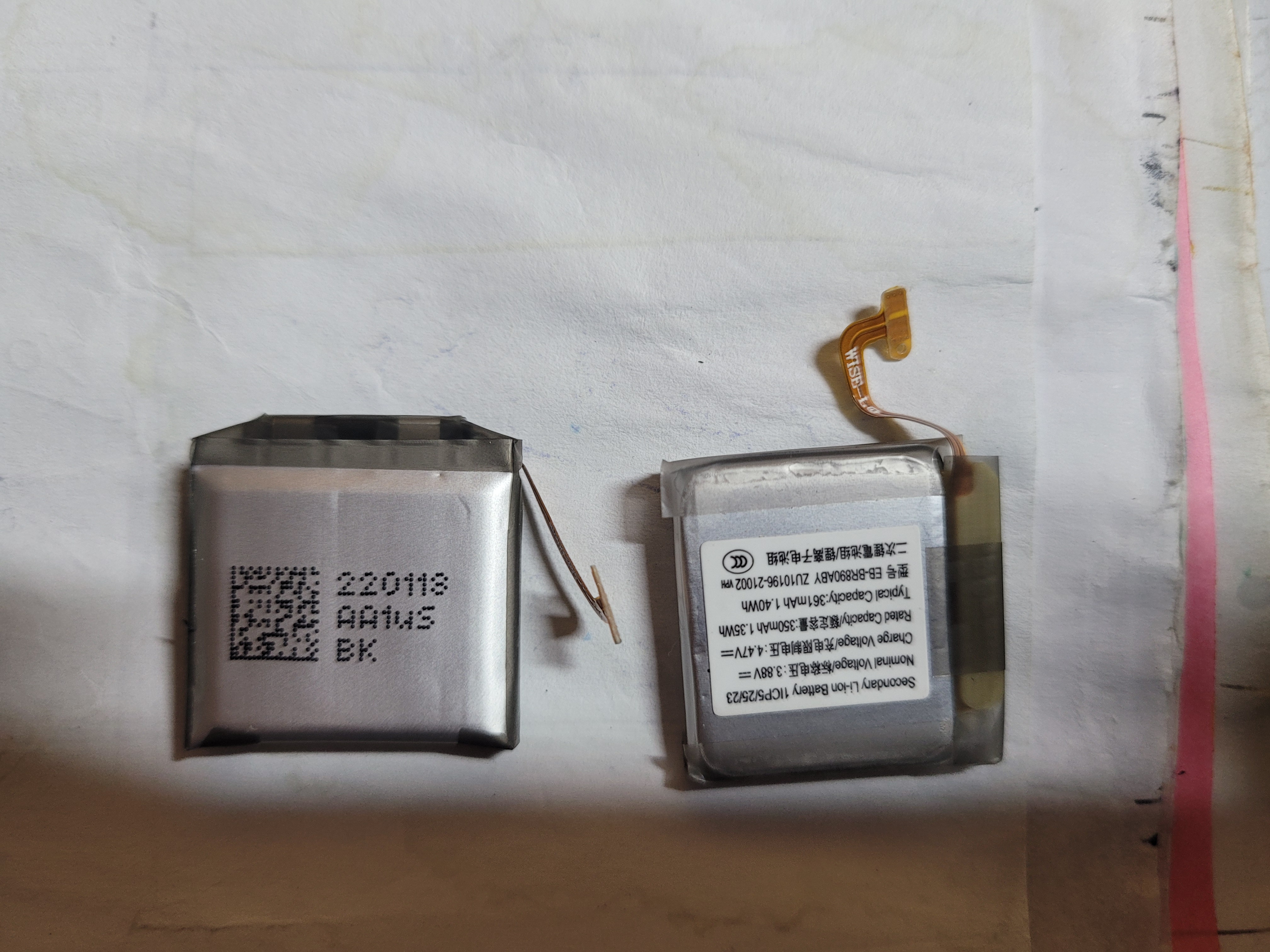

왼쪽이 기존 배터리 오른쪽이 알리 새 배터리 입니다.

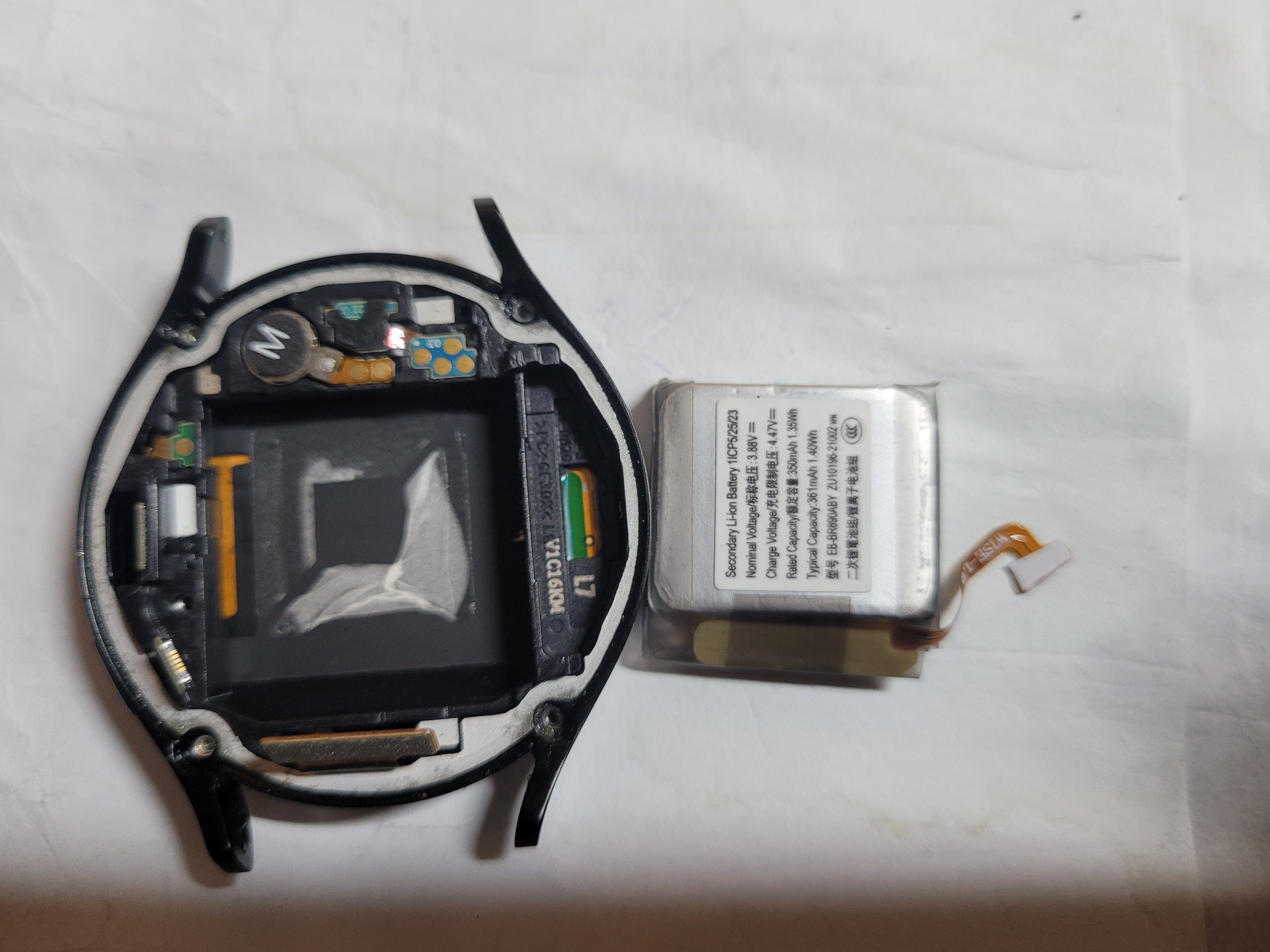

새 배터리로 교체합니다.


조립은 분해의 역순 그자리 그대로 연결합니다.




새배터리를 장착합니다.


그리고 메인보드를 장착합니다.


기존 실링이 오래되면 방수가 안될수 있으니 방수 본드를 도포후 뒷커버를 닫습니다.
방수 본드는 T-1000 을 사용했습니다.


다 되었으면 센서 케이블 연결후 나사를 조립합니다.

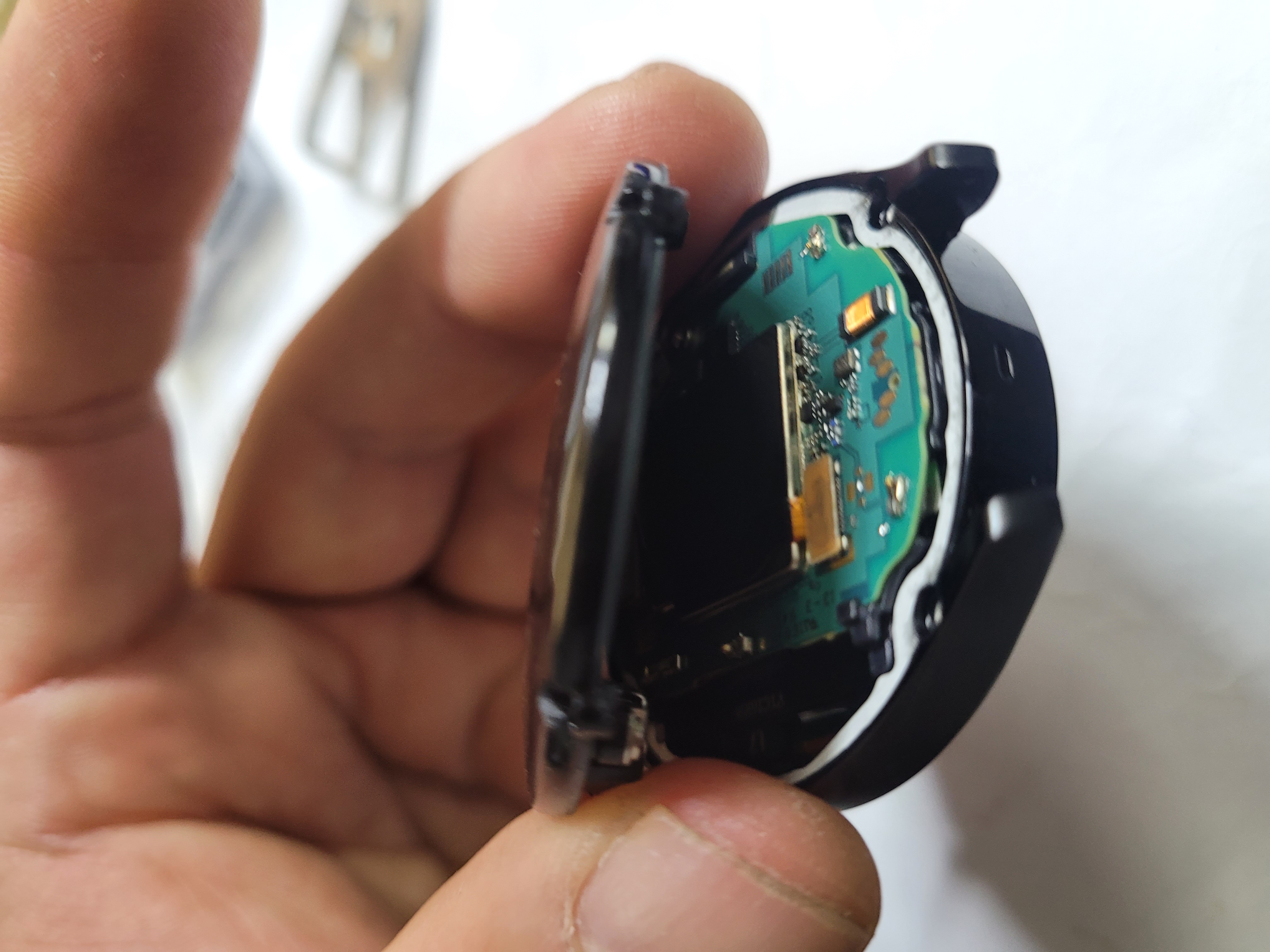

오렇게 한번 더확인후 꾹 닫습니다


잘켜지네요

워치4 44mm 배터리 교체후 충전 되는 모습입니다
충전 잘되네요 ㅎ




🛠 갤럭시 워치4 44mm 배터리 교체 방법

준비물

• 교체용 정품 배터리 (워치4 44mm 전용)
• 정밀 드라이버 세트 (Y나사 + 십자드라이버)
• 플라스틱 오프너 또는 기타 분리 툴
• 핀셋
• 양면 테이프(방수용 테이프 권장)
• 드라이어(열풍기 있으면 더 좋음)

---

교체 절차

1. 시계 끄기
   • 완전히 전원을 끈 뒤 시작하세요.
2. 스트랩 분리
   • 스트랩을 분리해 작업 공간을 확보합니다.
3. 후면 커버 분리
   • 뒷면 Y나사 4개를 정밀 드라이버로 풉니다.
   • 드라이어나 열풍기로 약간 가열 후 플라스틱 오프너로 커버를 천천히 들어 올립니다.
4. 내부 케이블 분리
   • 후면 커버를 열면 센서와 메인보드 연결 케이블이 보입니다.
   • 핀셋으로 조심스럽게 분리하세요.
5. 배터리 커넥터 분리
   • 메인보드와 연결된 배터리 커넥터를 먼저 분리합니다.
6. 배터리 제거
   • 배터리는 양면 테이프로 고정되어 있습니다.
   • 플라스틱 툴로 살살 들어 올리며 떼어냅니다.
7. 새 배터리 장착
   • 새 배터리를 동일한 위치에 넣고 커넥터를 연결합니다.
   • 케이블들도 원래 위치에 정확히 연결하세요.
8. 조립
   • 후면 커버에 방수 테이프(실링)를 붙이고, 나사를 조여 고정합니다.
   • 스트랩을 다시 장착합니다.
9. 전원 켜기 및 확인
   • 전원을 켜서 정상적으로 충전 및 동작되는지 확인하세요.
